About Hm MES.

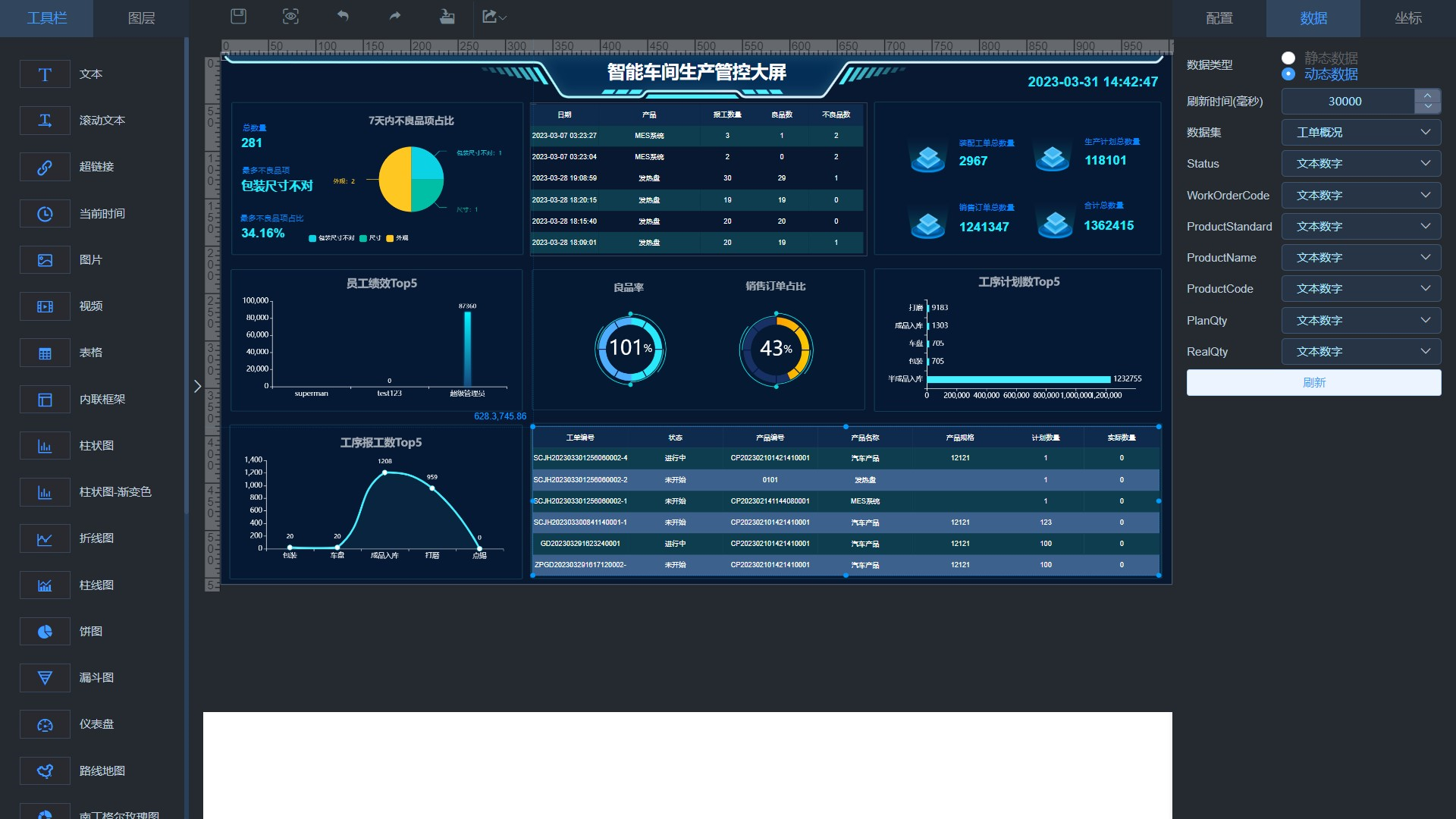

开源mes系统：Java springboot + layui + mysql, 看板和后端独立。精美的大屏幕看板，支持低代码大屏设计。丰富的物联网数据采集组件，数据采集和后端主程序独立，通过MQ通讯。支持和ERP，WMS系统对接。

Published by

dreamer888

Visit View Profile

Hm MES.

View on GitHub

** 范围说明：**

mes系统可以独立设计，也可以和其它系统对接，mes系统的边界很界定，可能跟ERP，wms，plm 等系统有交互，

MOM概念的提出正是基于mes这个尴尬的问题。

一、已经投入实际生产应用的的项目，这里我发的是demo数据网址：

请在电脑浏览器(推荐使用chrome)下打开体验网址

demo 看板网址 http://47.240.54.105:8081

后端 http://47.240.54.105:8088

admin/1234 ,验证码，为了方便随便输入即可,比如888。

提示： 1、 win11下面，后端启动后需要等一段时间，浏览器中的界面才能显示出来（等待时间不确定，有时间比较快几秒钟，有时间比较慢可能是超过10分钟，原因未知）。

在win10，windows server 2016，linux下面，没有这个问题，都是立即显示界面的。

2、如果没有安装rabbitmq ，java启动的时候会有出错提示，连接不到mq服务器，不影响使用，当然你可以安装rabbitmq，或者把引入rabbitmq的代码屏蔽了。

3、请试用的网友，不要去修改用户信息，以免造成密码错误不能登录。

二、目前MES系统的功能：

1、产品和原材料双向溯源（支持二维码扫描输入后的自动解析，设备自动上传产品数据），

2、工艺流程定义，

3、生产计划，

4、工作过程监控，

5、工作进度监控，

6、设备管理，

7、班组管理，

8、质量管理（质量检测使用了产品参数自动测量技术，包括图像自动识别技术）、

9、报工（包含在产品管理模块中，自动报工）

10、现场数据采集（PLC设备，网口/串口通讯，二维码扫描等），

11、可视化展示（订单编号，生产线，班组，计划产量，实际产量，次品数量，合格率，完工率，设备状态和稼动率，工艺工序，现场视频，等）

12、系统管理（用户管理，菜单，基础数据，日志），

13、报表和数据导入导出。

14、兼容多条产品线

15、后端和ERP的对接：

如果你是高级应用，可以对接hm-erp，你可能需要对接erp的地方主要有：仓库，物料，产品，BOM，订单，设备，班组人员，客户和供应商

http://erp.dreammm.net （该ERP 也包含 MES 功能）

数据库选择 hm-erp ，， email(账户) 填 demo ，密码 demo，请大家不要修改密码。

需要erp，crm，mes的企业可以推荐用上，世界500强企业丰田都在用的这款erp。中国著名IT企业浪潮集团也是基于这款ERP开发的，浪潮在研发和销售基于同款ERP软件。

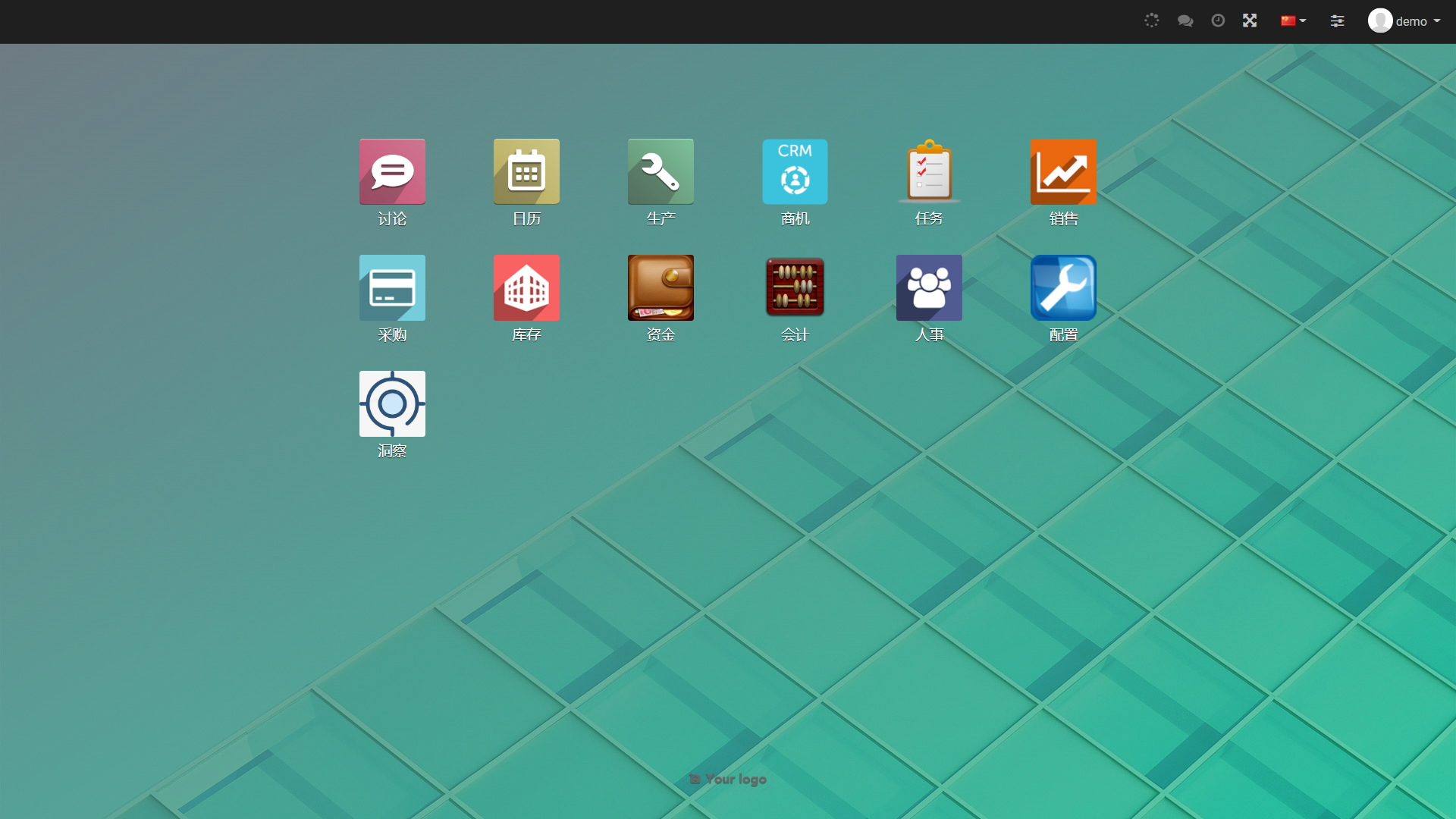

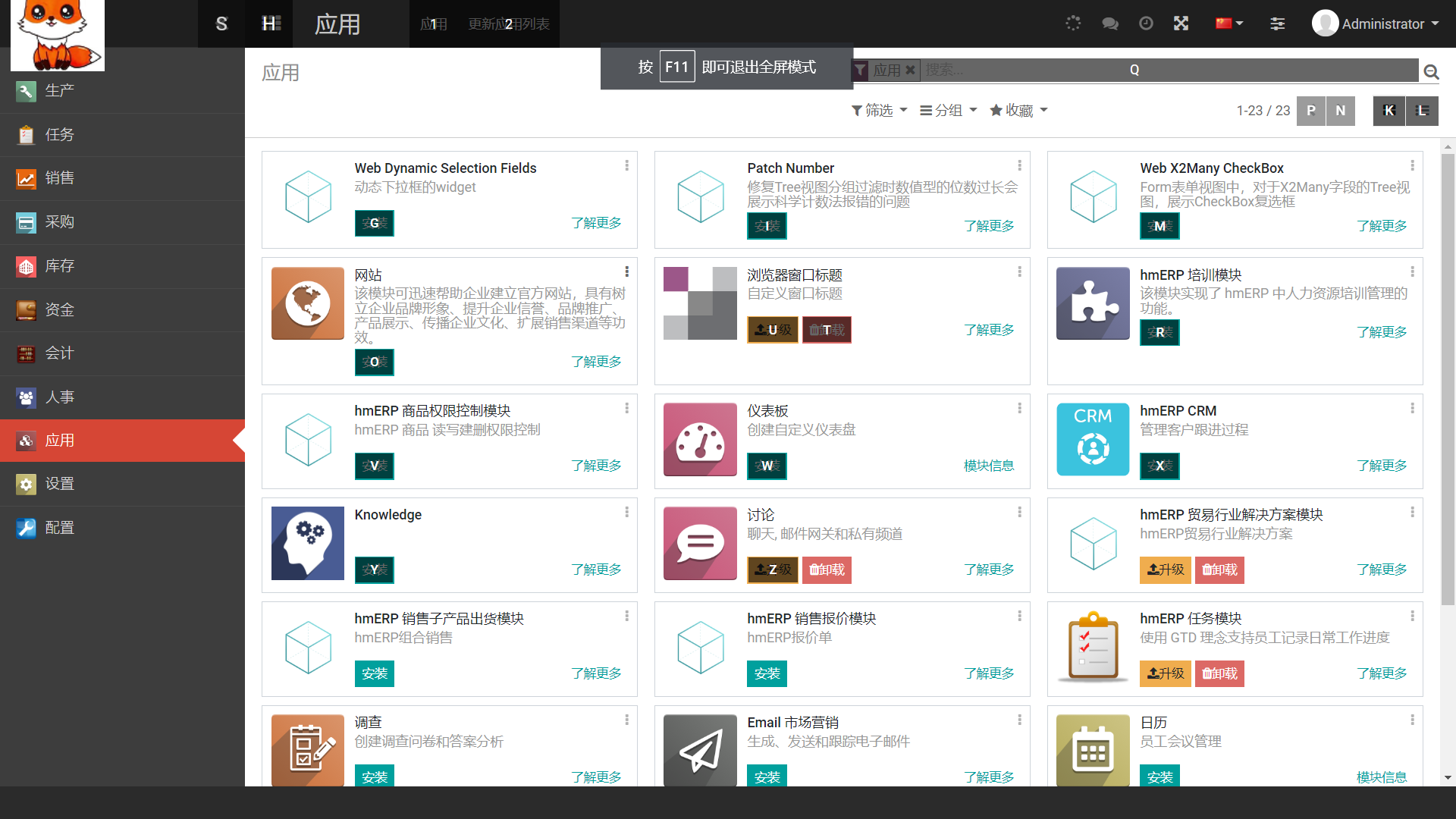

当然，客户在实施MES的时候可以选择和erp对接，也可以使用独立的MES数据下面是 erp的截图

输入图片说明

三、部分截图

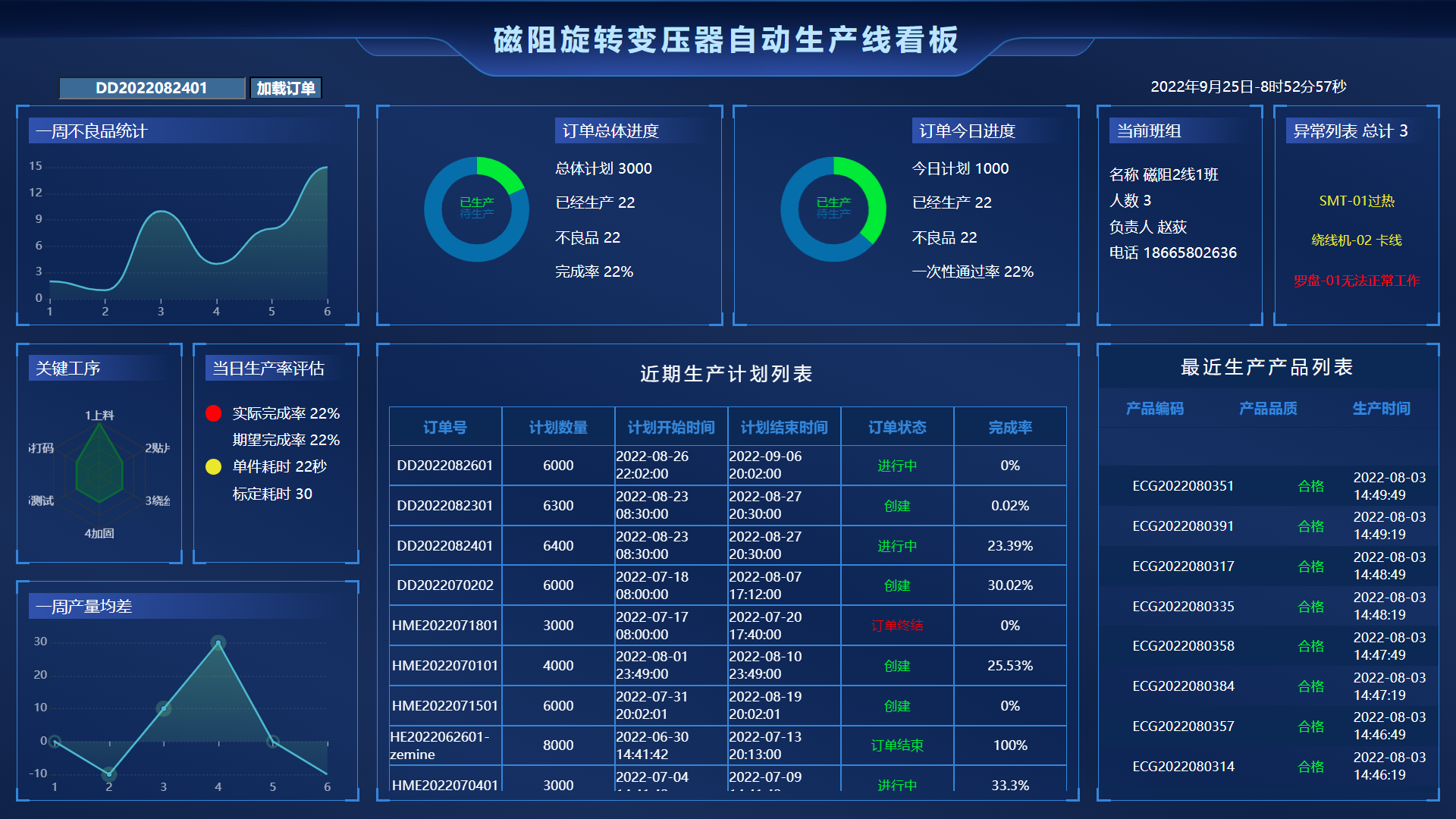

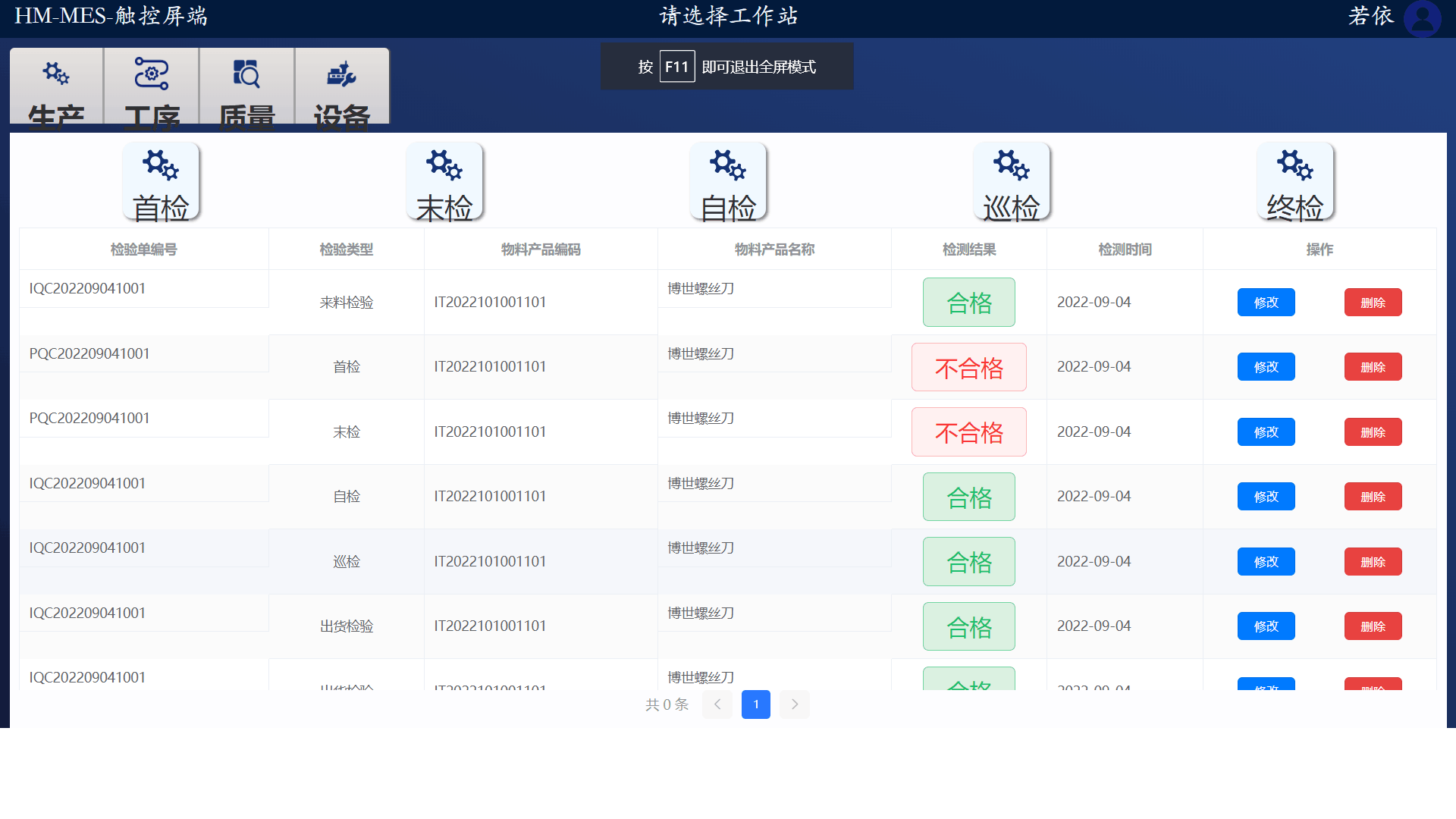

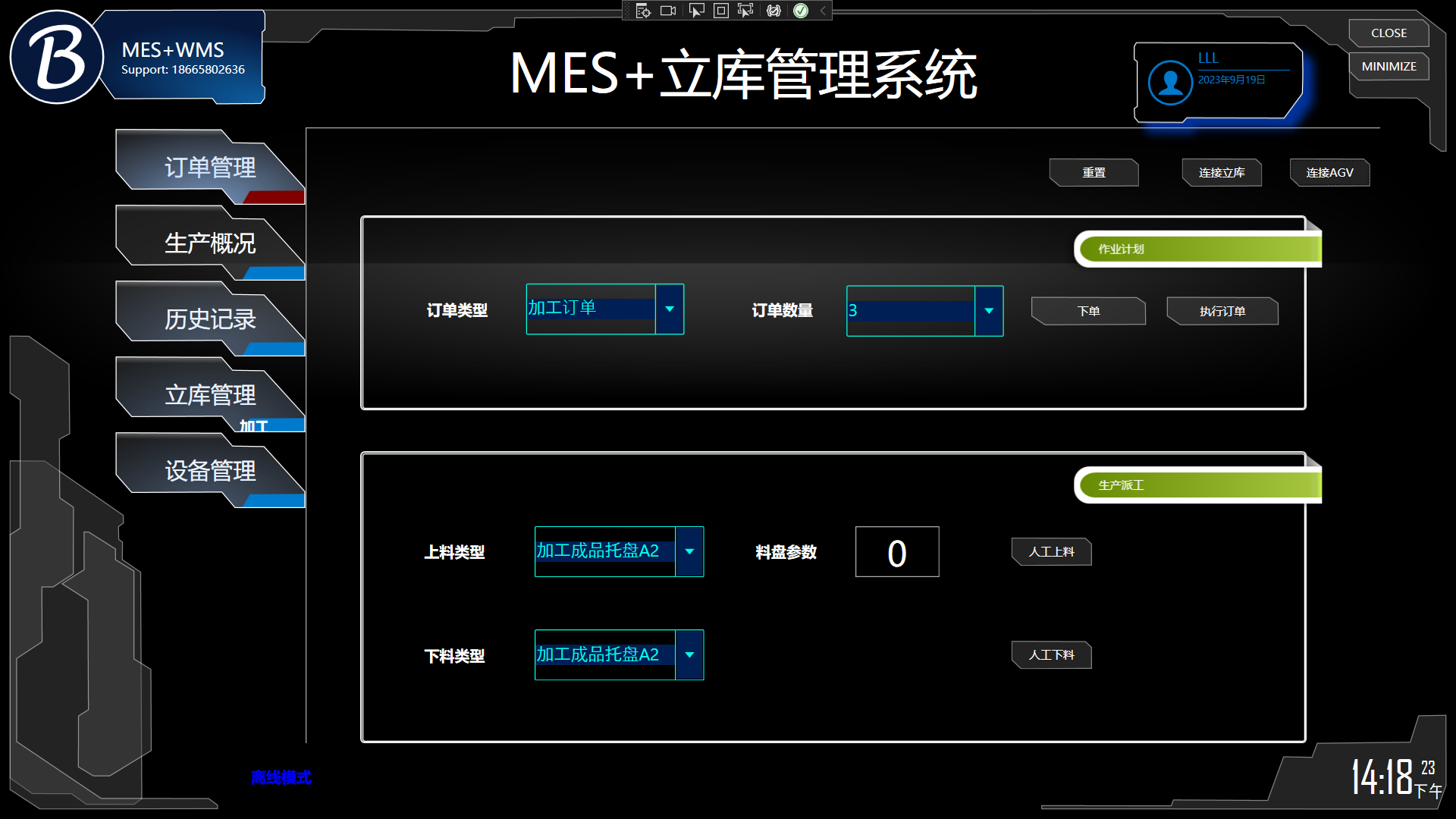

看板

输入图片说明

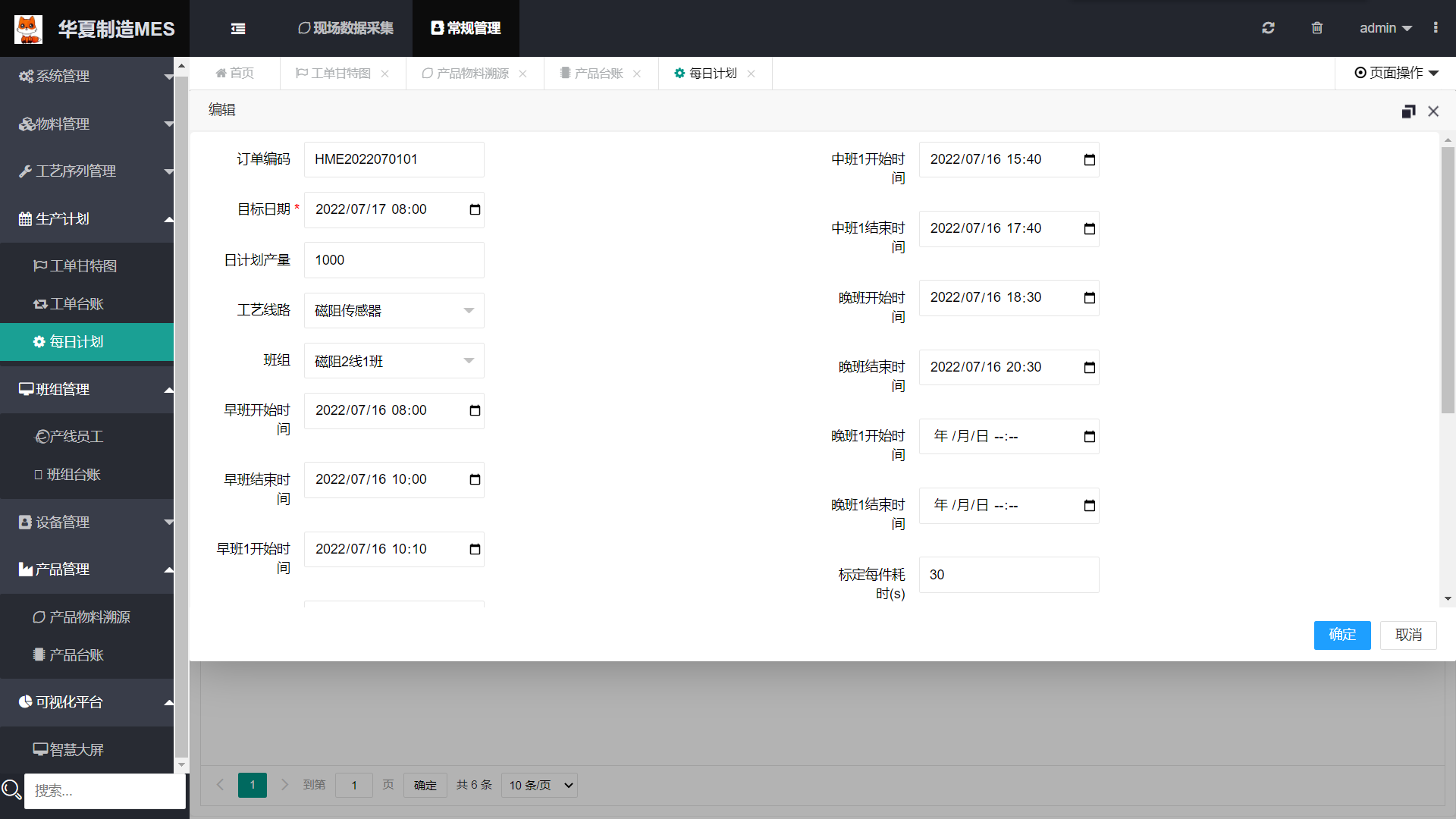

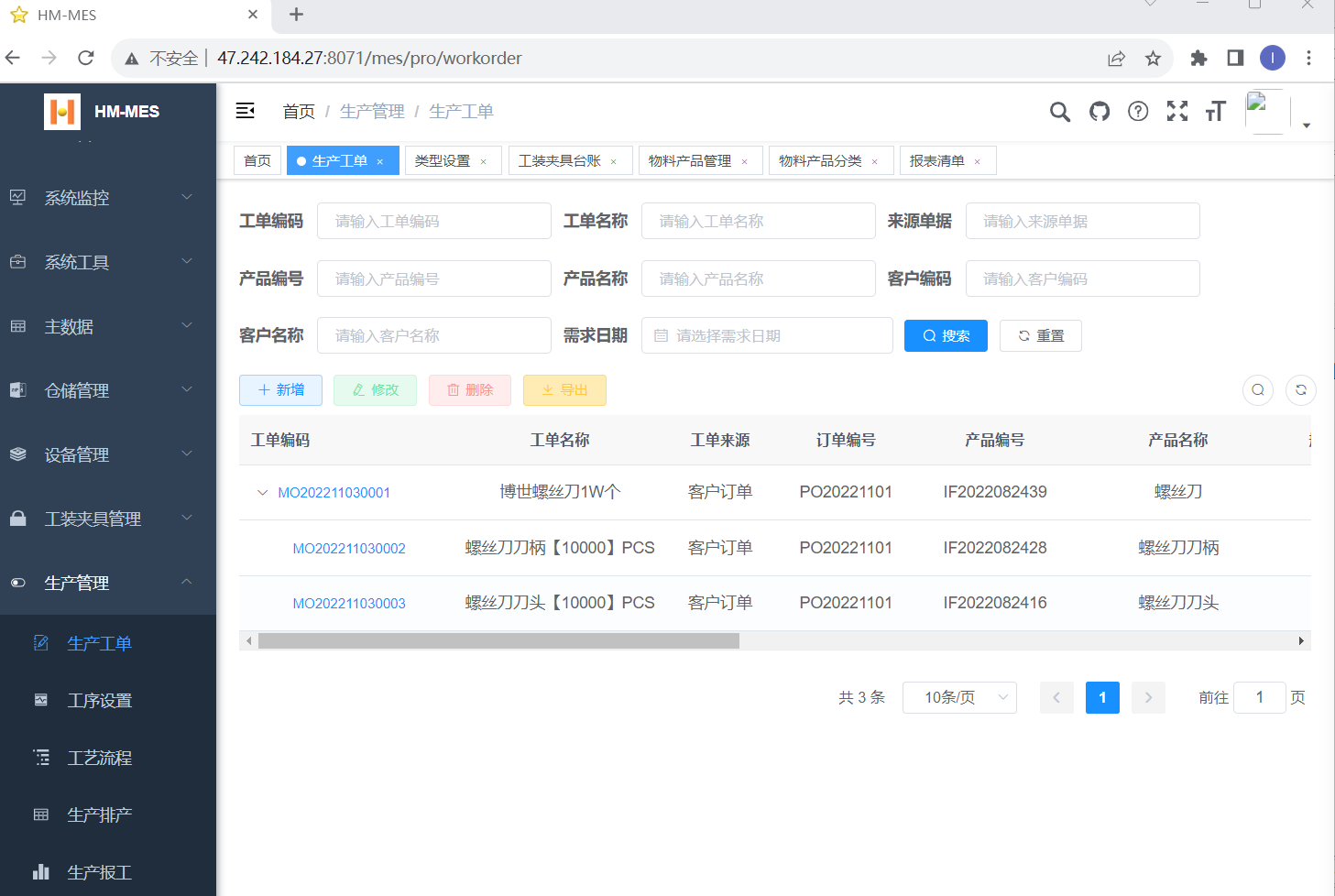

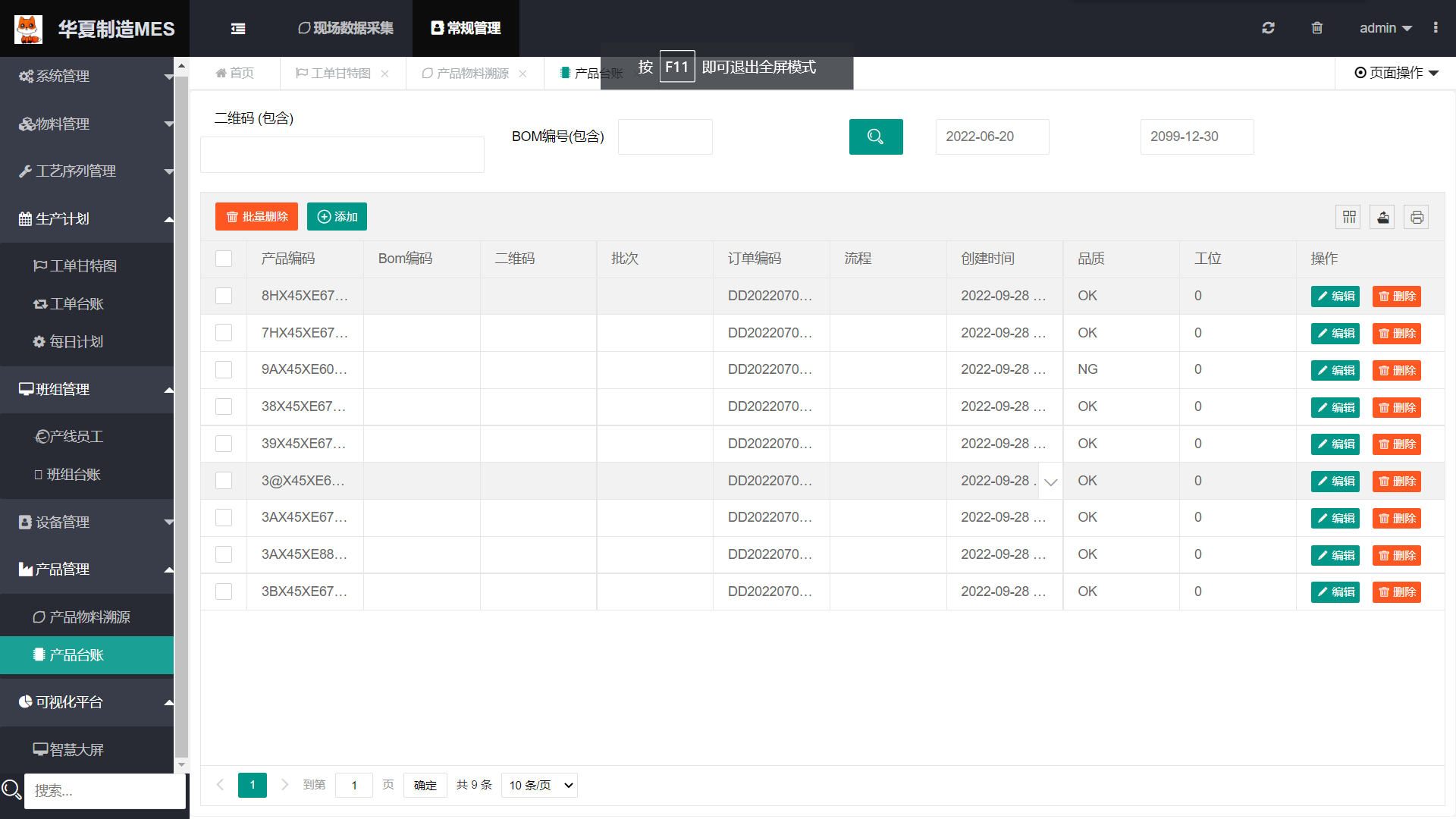

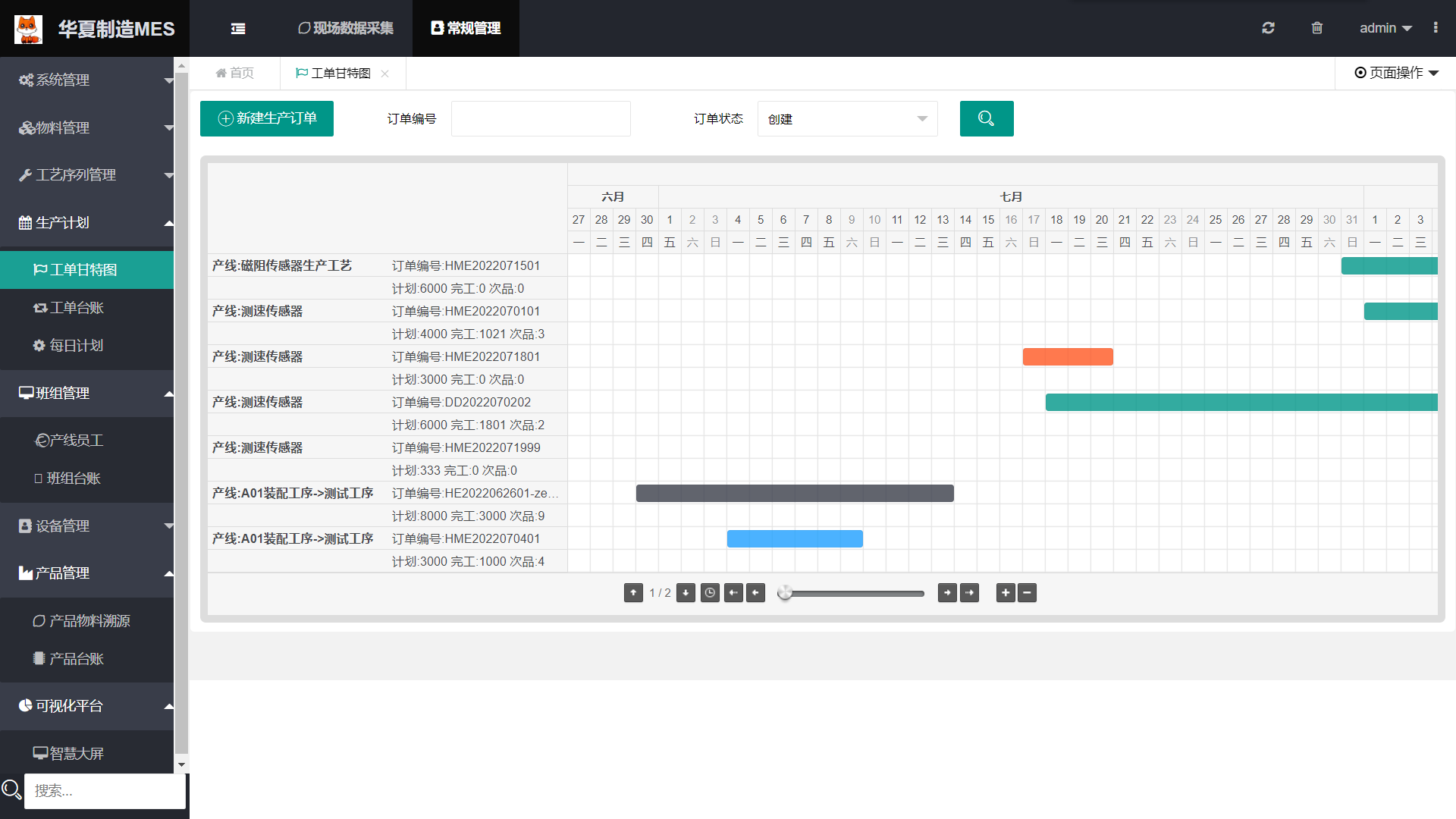

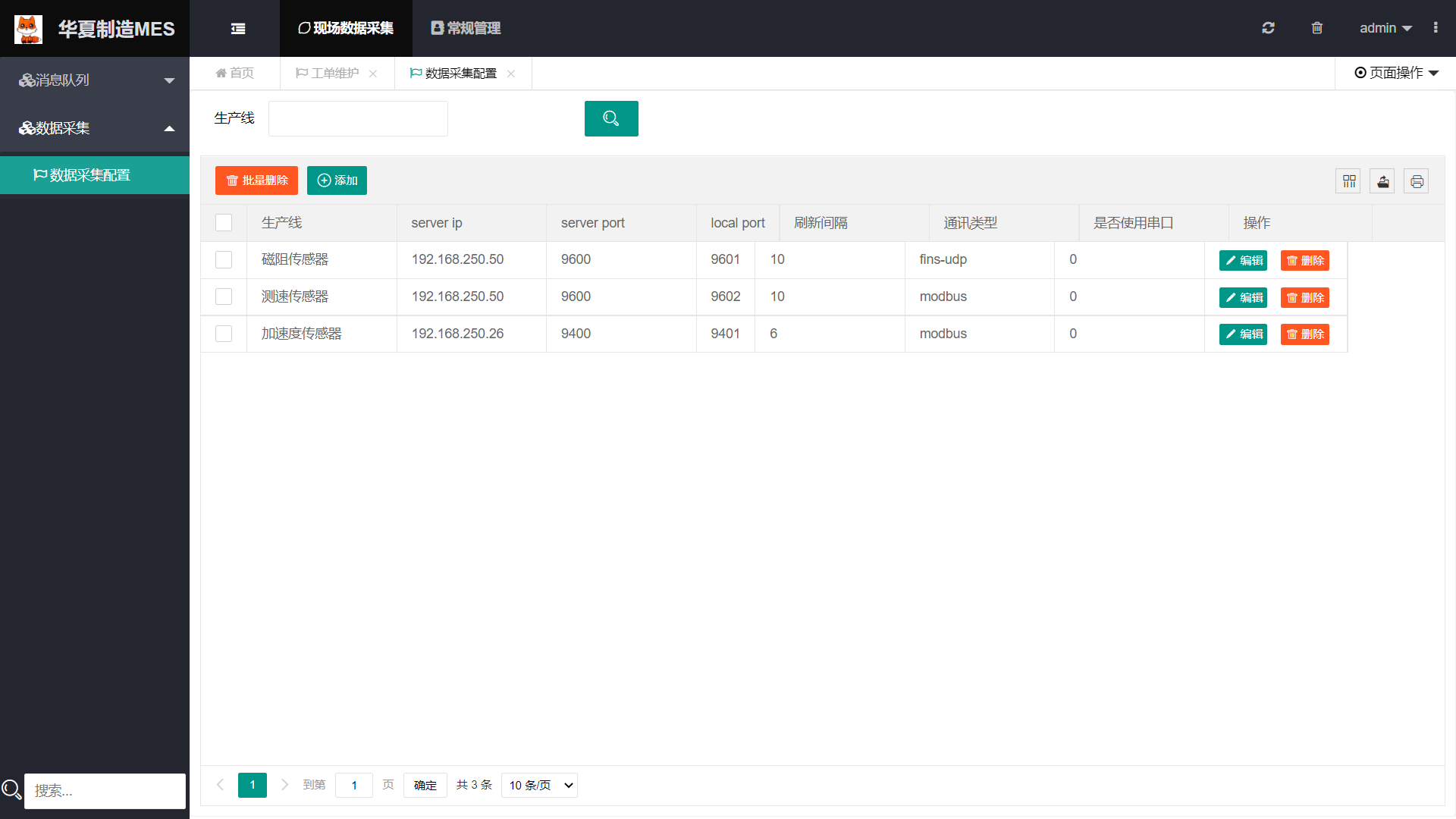

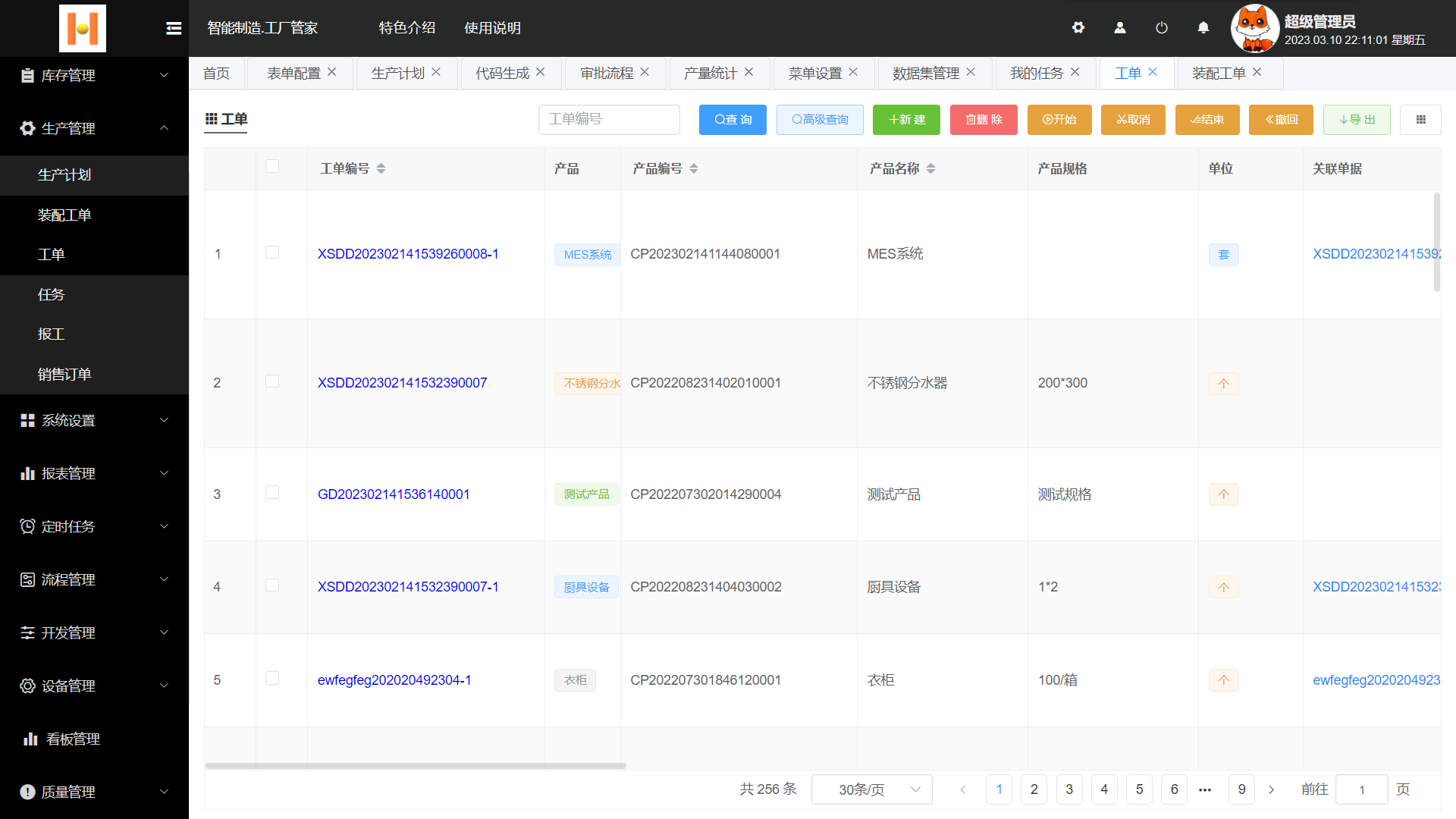

后端

输入图片说明

**四、源码地址 **

1、看板前端代码参考 mes-front,, 用nginx 部署，doc目录下面有nginx.config样本

2、后端代码参考：mes-backend

  需要替换 mysql 配置， redis  配置，

  rabbitmq url 配置是在controller文件代码中配置的，或者在数据库表里面配置
  rabbitmq 是可选择项，不一定配置， 不配置不影响系统整体运行。

 前端看板的url，这个必须配置正确 ，也是 在controller 文件中配置的。

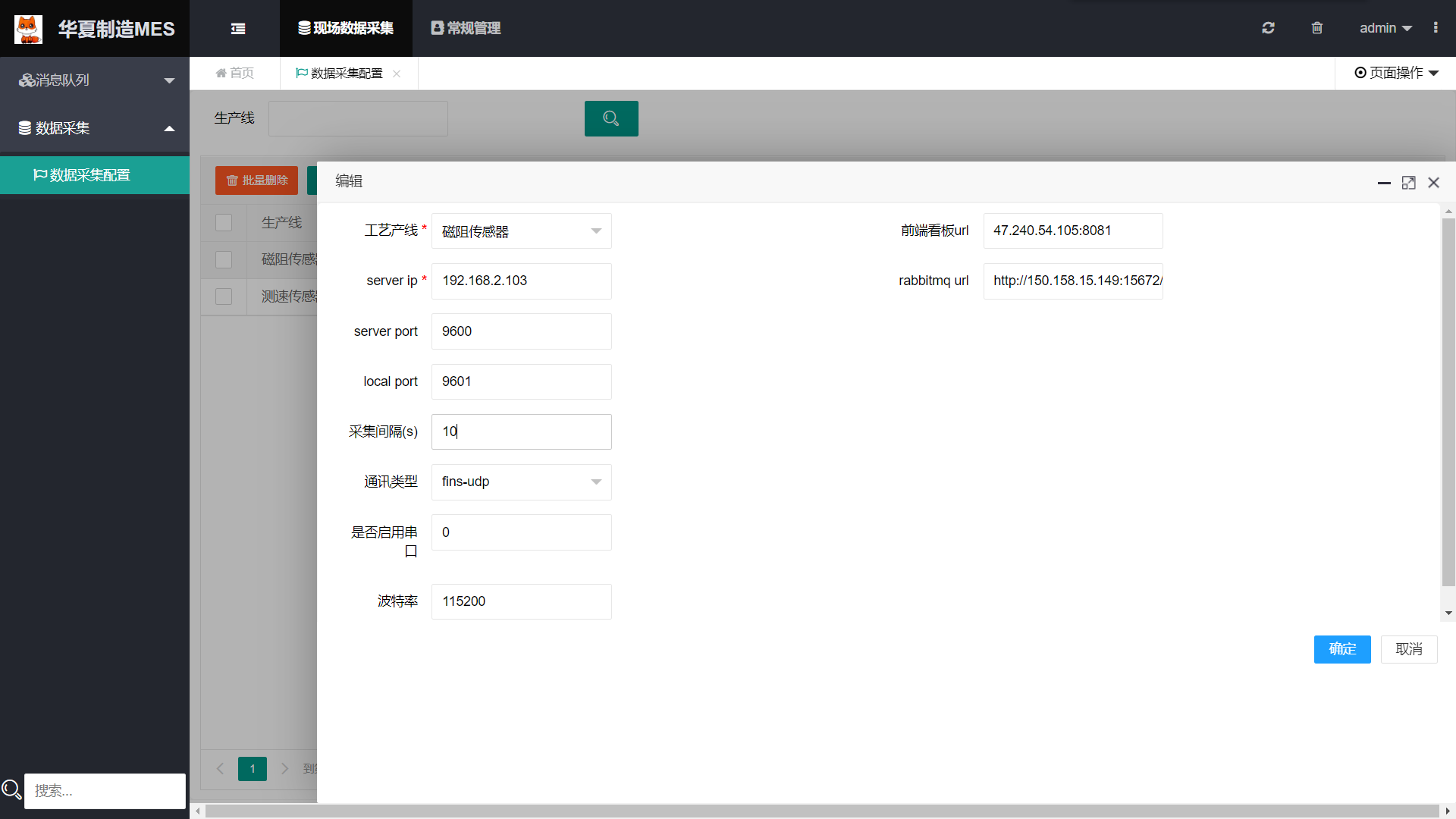

  在 controller 配置的两个url  ，高版本的软件，可以通过“数据采集配置” 界面进行配置 ，或者在数据库表里面配置 。

    后端API 的swagger展示界面地址 ：
   http://localhost:8044/swagger-ui.html

3、物联网组件用户对接设备参考：iot-componet

 这个如果没有设备，不实际采集数据就不用启动它，启动的入口项目是test 。

五、项目技术架构

1、主体项目是基于java 的，前后一体的，看板是前后分离的。数据采集程序是基于java netty架构。

2、看板前端 html+js+css，jquery ,echarts，

3、后端技术 :springBoot, shiro，netty，mybatis plus，mysql ,redis,rabbitmq。

管理端模板： freemarker+layui 等

4、数据采集：丰富的物联网组件，支持众多协议：

udp, tcp,http, mqtt, rabbitmq，websocket, modbus,plc，欧姆龙Fins，西门子 PLC等, 时序数据库tdEngine，mysql，redis 项目启动入口是iot-test ，在物联网组件项目下面有一份 readme.md

建议：数据采集后请使用 mq 组件传递到 mes 或者其它物联网后端应用，能够更好的解耦。 Netty 可以启动多线程处理多个端口的数据采集。

Tips：大家在调试网络程序的时候经常使用到的工具NetAssist，有个严重的bug，当该软件作为tcp server使用的时候，关闭软件后资源不能充分释放，再次打开该软件发现无法正常使用，解决方法是在工具软件tskill.exe 所在的目录下面执行命令tskill.exe NetAssist ，以彻底杀死NetAssist进程并释放资源。

六、相关技术资料链接

在doc目录下面有一份说明文档《开源MES和开源ERP说明书.pdf》

以及《简易mes部署说明.docx》

《阿里巴巴Java开发手册（嵩山版）.pdf》

几个导入数据用的模板文件

=====简易MES 前端技术资料：=====

日期工具库：static/lib/dayjs.min.js

Javascript 工具库：static/lib/lodash.min.js

Layui 树形表格插件

https://gitee.com/whvse/treetable-lay

图标库使用

http://www.fontawesome.com.cn/faicons
